Prüfdokumentation – erzeugen von Prüfprotokollen
Allgemeine Informationen zur Erstellung von Protokollen finden Sie im Kapitel
„Prüfprotokolle“. Dieses Kapitel beschreibt die Erstellung von Prüfprotokollen spezifisch für den
PROFITEST... /
SECULIFE Ip und diesbezügliche Besonderheiten.
Zur Protokollierung können die vorhandenen Prüfungen ausgedruckt oder als PDF-Datei abgespeichert werden. Darstellung und Inhalt einer Dokumentation richtet sich nach der jeweils gewählten Vorlage, die in der IZYTRONIQ verwaltet werden können. Standardmäßig gibt es fest vorgegebene Protokollvorlagen, die den gesetzlichen Vorgaben entsprechen und daher nicht veränderbar sind. Darüber hinaus können eigene Vorlagen erstellt werden.
Um Prüfberichte für den
PROFITEST... /
SECULIFE Ip zu erzeugen, wechseln Sie in das Menü
„ORTSFESTE OBJEKTE“ und wählen dort die Funktion
„EINGEBEN/ÄNDERN/LISTEN“. Anschließend muss das oder die Prüfgeräte ausgewählt werden, für die ein Prüfprotokoll erstellt werden soll. Hierzu wählen Sie in der Baumansicht entweder ein übergeordnetes Objekt wie Kunde oder Standort aus, um eine Liste von Prüfobjekten zu erhalten, oder Sie wählen direkt ein Prüfobjekt aus. Wechseln Sie anschließend in die Stammdaten-Detailansicht, falls ein einzelnes Prüfobjekt gewählt wurde oder Sie wechseln in die Stammdaten Listenansicht, falls ein übergeordnetes Objekt gewählt wurde. In den genannten beiden Ansichten kann jetzt in der Werkzeugleiste der Befehl
„Protokollieren“ gewählt werden, um das Prüfprotokoll zu erzeugen. Das folgende Popup wird angezeigt:
Hinweise zum Verteilerprotokoll
Das Verteilerprotokoll ist eine besonderes Prüfprotokoll für den PROFITEST... und ist nur in ortsfesten Objekten des Typs Verteiler verfügbar.
Im Verteilerprotokoll werden zunächst die üblichen Informationen aufgeführt, darunter Informationen zum Kunden und Prüfobjekt. Anschließend folgen alle Prüfschritte der gefundenen Prüfungen des Verteilers. Auch Prüfungsbilder sind enthalten. Die Besonderheit des Verteilerprotokolls ist die danach folgende gesonderte Tabelle im Querformat, die zusätzlich Messwerte aufgeführt von untergeordneten:
• Stromkreisen (Messungsarten Riso, Zschl, Zi, Rlow einschließlich der Parameter),
• RCDs (Messungsarten Auslösestrom und Auslösezeit einschließlich der Parameter) und
• RCBOs (Messungsarten Riso, Zschl, Zi, Rlow, Auslösestrom und Auslösezeit einschließlich aller Parameter).
Die Tabelle beinhaltet ausschließlich Prüfungen die mit PROFITEST...-Geräten durchgeführt werden. Manuelle Prüfungen und Prüfungen anderer Prüfgeräte werden ignoriert.
Für Verteilerprotokolle müssen die angelegte Baumstruktur und durchgeführten Prüfungen die folgenden Voraussetzungen erfüllen:
• Der oberste Knotenpunkt ist der Verteiler.
• Unterhalb des Verteilers können RCDs (inkl. RCBOs) und Stromkreise angelegt werden. Andere Elemente dürfen nicht vorkommen.
• Prüfungen dürfen nur für Verteiler, RCDs (inkl. RCBOs) und Stromkreise durchgeführt und hinzugefügt werden.
(Für mehr Informationen zum Anlegen der Struktur ortsfester Objekte siehe
„Funktion „Eingeben, Ändern, Listen““.)

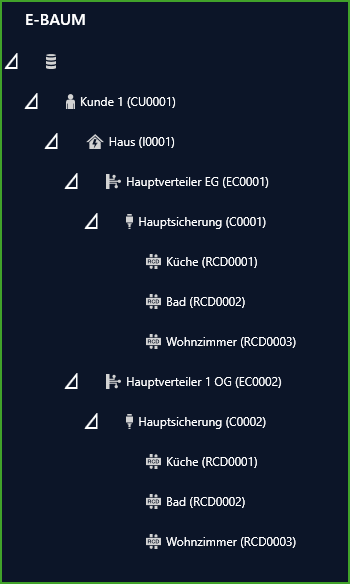

Beispiel einer Verteiler-Struktur:
Um ein Verteilerprotokoll zu erstellen, gehen Sie wie üblich vor (siehe oben) und wählen dabei den Verteiler aus. Als Protokollvorlage wählen Sie das „PROFITEST Verteilerprotokoll“.
