Ortsfeste Objekte : Funktion „Eingeben, Ändern, Listen“ : Baumansicht
Baumansicht
Die Baumansicht zeigt alle erfassten Prüfobjekte, Kunden und Standorte. Diese werden hierarchisch als zwei Baumstrukturen, dem elektrischen Baum (E-Baum; links) und dem Standortbaum (rechts) angezeigt.
Durch das Anwählen der Knotensymbole wird ein geschlossener Knoten geöffnet und ein geöffneter Knoten geschlossen.

E-Baum
Hier werden Kunden und Prüfobjekte angezeigt. Die Objekte sind grundsätzlich einem Kunden zugeordnet.
Prüfobjekte ohne Kundenzuordnung sind nicht vorgesehen.

Hinweis
Es werden zwar alle Kunden unabhängig von der Art des Prüfobjekts (ortsveränderliche und ortsfeste) angezeigt, es kann jedoch nur auf ortsfeste Prüfobjekte zugegriffen werden.
Ausgewähltes Prüfobjekt im E-Baum

Standortbaum
Hier werden die erfassten Standorte hierarchisch dargestellt. Prüf­objekte können diesen Standorten zugeordnet werden, dies ist nicht zwingend. Der Standortbaum besitzt die 4 festgelegten Hierarchieebenen Liegenschaft, Gebäude, Ebene und Raum. Es müssen nicht alle Ebenen der Hierarchie genutzt werden.
Baumansicht: Standortbaum ist ausgewählt

Wechselwirkung der Baumstrukturen: Verknüpfungen
Ein Prüfobjekt kann (muss aber nicht) zu genau einem Objekt im Standortbaum eine Verknüpfung haben.
Ein Objekt im Standortbaum kann hingegen Verbindungen zu mehreren Prüf­objekten im E-Baum haben.
Um diese wechselseitige Baummarkierungen darzustellen, müssen Sie die standardmäßig deaktivierte Funktion WECHSELSEITIGE BAUMMARKIERUNGEN AKTIVIEREN einschalten.
Dazu rufen Sie unter EINSTELLUNGNEN das Untermenü PERSÖNLICHE EINSTELLUNGEN auf und im Bereich EINSTELLUNGNEN - EINGEBEN ÄNDERN LISTEN setzen bei der Option WECHSELSEITIGE BAUMMARKIERUNGEN AKTIVIEREN s dann den Haken.
Um Objekte miteinander zu Verknüpfen oder Verknüpfungen zu löschen, gibt es mehrere Möglichkeiten. Dabei wird immer vom E-Baum zum Standortbaum gearbeitet:
Drag&Drop:
Ziehen Sie das Objekt aus dem E-Baum auf einen Standort im Standortbaum. Ist das Objekt bereits verknüpft, wird die alte Verknüpfung durch die neue ersetzt.
MULTIASSISTENT:
Filtern Sie die Liste SELEKTION Liste, sodass die zu verknüpfenden Objekte in der LISTE DER OBJEKTE angezeigt werden. Entscheiden Sie ob Sie alle oder nur einige Objekte aus der Liste verknüpfen möchten. Treffen Sie bei Bedarf eine Auswahl, indem Sie Einträge markieren. Öffnen Sie nun den MULTIASSISTENT und wählen den Reiter STANDORT an. Wählen Sie, ob die Standortzuweisung als AKTION FÜR ALLE OBJEKTE DER LISTE DURCHFÜHREN oder AKTION FÜR MARKIERTE OBJEKTE DER LISTE DURCHFÜHREN möchten. Anschließend entscheiden sie zwischen STANDORT ÄNDERN und STANDORT ENTFERNEN. Möchten Sie den Standort ändern, wählen Sie aus der Liste Standortbaum den neuen Standort. Bestätigen Sie mit AUSFÜHREN. Die Änderung wird durchgeführt und Sie können den MULTIASSISTENT schließen.
Wählt man nun ein verknüpftes Objekt an, wird der zugehörige Baum zum aktiven Baum. Dieser wird wie oben beschrieben durch eine grüne Umrandung des Baumfensters und durch einen verstärkten grünen Balken auf der oberen Seite markiert. Im aktiven Baum kann jeweils nur ein Objekt markiert werden.
Wird ein Standort im Standortbaum markiert, sind alle Elemente, die sich an diesem Standort befinden, im E-Baum grün markiert. Wird ein Prüfobjekt im E-Baum angewählt, ist seine Standortzuordnung dadurch erkennbar, dass das zugehörende Standortobjekt grün markiert erscheint.
Die jeweiligen Elternobjekte werden nur durch die grüne Symbolfarbe gekennzeichnet, die Textfarbe bleibt weiß.

Beispiel E-Baum:

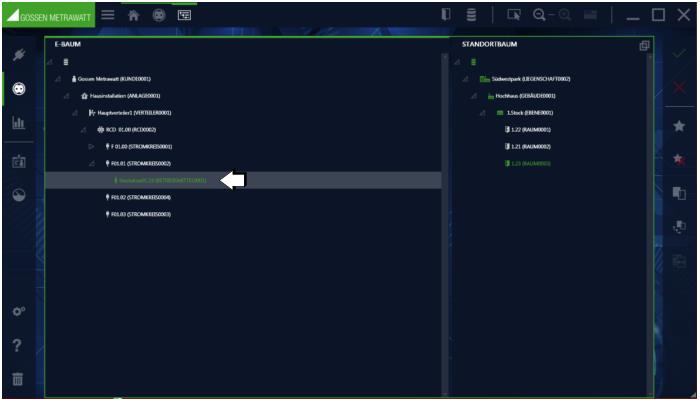

Der E-Baum ist aktiv, die Steckdose 01.19 ist selektiert. Damit sind Symbol und Text grün und mit einem grauen Balken hinterlegt. Im Standortbaum sieht man, dass sich diese Steckdose im Raum 1.23 befindet. Die Elternobjekte Südwestpark, Hochhaus, 1. Stock sind durch die grüne Symbolfarbe gekennzeichnet, so dass man auch bei geschlossenem Knoten sehen kann, wo sich die Steckdose befindet.
Beispiel Zuordnung Steckdose

Beispiel Standortbaum:
Der Standortbaum ist aktiv, der Raum 1.23 ist selektiert. Damit sind Symbol und Text grün und mit einem grauen Balken hinterlegt. Im E-Baum sieht man, dass sich in diesem Raum nur die Steckdose 01.19 befindet. Die Elternobjekte Kunde Gossen Metrawatt, Hausinstallation, Hauptverteiler 1, RCD01.00, F01.01 sind durch die grüne Symbolfarbe gekennzeichnet, so dass man auch bei eingeklapptem Knoten sehen kann, dass sich ein Objekt dieses Elternknotens im selektierten Raum befindet.
Beispiel Objekte im Raum 1.23

Bäume bearbeiten
Um ein neues Element anzulegen, muss das Objekt, unter welchem das neue Element angelegt werden soll, bereits markiert sein. Das markierte Objekt ist dann mit einem grauen Balken hinterlegt. Nach Anwählen von öffnet sich das Popup „Neues Element“, in dem man die Auswahl der Elemente angeboten bekommt, die an der gewählten Stelle im Baum möglich sind (befindet es sich z. B. im Standortbaum in der Hierarchiestufe „Gebäude“, können „Ebenen“ oder „Räume“ angelegt werden).

Hierarchie im Standortbaum für ortsfeste Objekte:
Symbole
Bedeutung
Standortbaum
Liegenschaft
Gebäude
Ebene
Raum

Hierarchie im E-Baum für ortsfeste Objekte:
Symbole
Bedeutung
E-Baum – Ortsfeste Objekte
Elektrische Anlage
Maschine
Verteiler
RCD
RCM
IMD
Stromkreis
SPA-Schiene (Schutzpotentialausgleichsschiene)
SPA-Leiter (Schutzpotentialausgleichsleiter)
Erder
Messpunkt
Betriebsmittel

Nach Auswahl des gewünschten Elementtyps muss noch eine Element-ID und die Anzahl der anzulegenden Elemente festgelegt werden. Die Element-ID kann auch durch eine in den Settings definierte Regel automatisch erstellt werden, was beim gleichzeitigen Anlegen von mehreren Elementen gleichen Typs zwingend notwendig ist. Nach Anlegen eines oder mehrerer Elemente wird das neu angelegte (bei Mehrfachanlage das erste) Element automatisch selektiert und das Anlegen eines untergeordneten Elements wird gestartet. Erst wenn der Anwender das Popup „neues Element“ explizit schließt (Befehl SCHLIESSEN), wird der Vorgang beendet. Das bzw. die neu erstellten Elemente werden, solange sie noch nicht gespeichert sind mit einem + gekennzeichnet.

Hinweis
Bei Verteilern beachten Sie bitte die Hinweise zum Verteilerprotokoll und der dafür nötigen Baumstruktur im Kapitel Prüfdokumentation – erzeugen von Prüfprotokollen.

Neues Element anlegen:

Änderungen speichern

Bearbeitung abbrechen

Element löschen

Element kopieren

Element mit Unterelementen kopieren


Kopiertes Element einfügen (wird hierarchisch immer unterhalb des markierten Elements eingefügt)
